K3B20L工作原理及特点

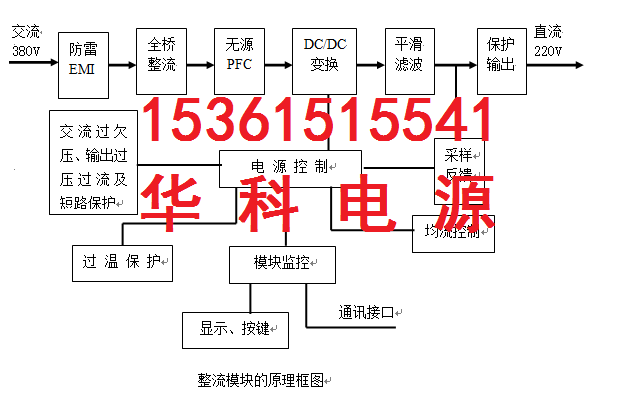

K3B20L整流模块的原理框图如下图所示。

  三相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰，保证K3B20L整流模块后级电路的安全。

  三相交流经整流和无源PFC后转换成高压直流电，经全桥PWM电路后转换为高频交流，再经高频变压器隔离降压后整流输出。

  K3B20L整流模块控制部分负责PWM信号产生及控制，保证输出稳定，同时对K3B20L整流模块各部分进行保护。提供“四遥”接口。

  K3B20L整流模块采用无源PFC技术，功率因数达到0.9以上；采用高频软开关技术，K3B20L整流模块转换效率大大提高，最高可达95%。

  K3B20L整流模块采用自然冷却方式，减少了风扇噪音和飞尘。

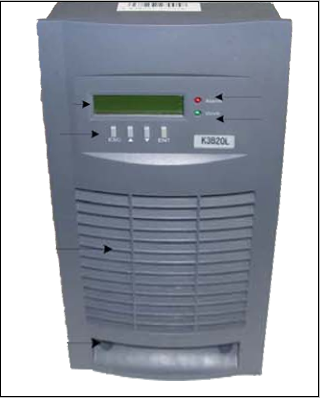

  K3B20L整流模块监控采集电源工作参数并显示后上传给PM4S主监控，接受PM4S主监控指令对电源进行控制，通过显示、按键校准     K3B20L模块参数，设置K3B20L模块运行状态。
