开关电源维修

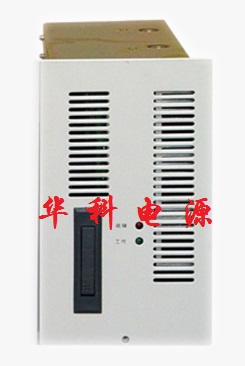

K1B07模块维修

查看次数:3887

添加时间:2015-08-14

产品编号:K1B07

K1B07工作原理及特点

维修时间:天

  • 商品介绍

K1B07工作原理及特点 :

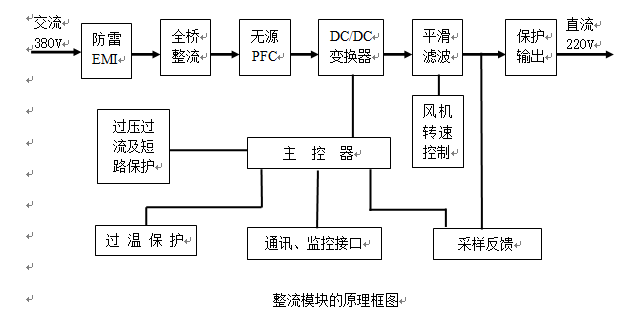

K1B07整流模块的原理框图如下图所示。

K1B07三相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰,保证K1B07模块后级电路的安全。

三相交流经整流和无源PFC后转换成高压直流电,经全桥PWM电路转换为高频交流,再经高频变压器隔离降压后高频整流输出。

K1B07模块控制部分负责PWM信号的产生及控制,保证输出稳定,同时对模块各部分进行保护,提供“四遥”接口。

K1B07模块采用无源PFC技术,功率因数达到0.9以上;采用高频软开关技术,使模块转换效率得到大大提高,最高可达94%。

整流模块工作原理
