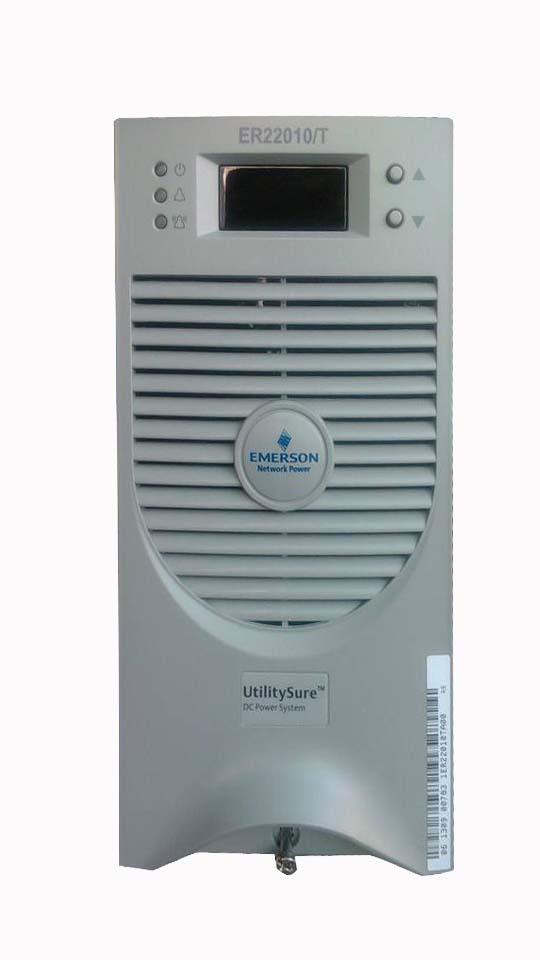

ER22010/T工作原理概述

维修时间:天

  • 商品介绍

ER22010/T工作原理概述:

    ER22010/T整流模块由三相有源 PFC 和DC/DC 两个功率部分组成。在两功率部分之外还有辅助电源以及输入、输出检测及保护电

路。

    ER22010/T前级三相有源PFC 电路由输入EMI 和三相有源PFC 组成,用以实现交流输入的EMI 滤波和功率因素校正,以满足相关

EMC 标准以及得到小于5%的电流总谐波含量(THDi)。三相有源PFC 由单独的DSP 进行控制,根据交流输入电压,对

输入电流进行校正,使其跟随交流输入电压,并按照环路计算的结果产生PWM 波进行驱动主电路,并执行相关的保护

措施。

    ER22010/T后级的DC/DC 变换器由DSP 产生PWM 波控制前级PFC 输出的直流电压、经过高频变压器输出后再整流滤波输出直流

电压,从而将前级整流电压转换成电力操作电源要求的稳定的直流电压。


    ER22010/T辅助电源在三相有源PFC 之后,DC/DC 变换器之前,利用三相有源PFC 的直流输出,产生控制电路所需的各路电源。


    ER22010/T输入检测电路实现交流输入电压、电流等检测功能,用于PFC 的控制和保护。DC/DC 的检测保护电路包括输出电压电

流的检测,散热器温度的检测等,这些信号用于DC/DC 的控制和保护。


    ER22010/TCAN 总线用于实现ER22010/T整流模块与主监控模块的通讯以及ER22010/T整流模块间的均流。


ER22010/T整流模块通信功能
